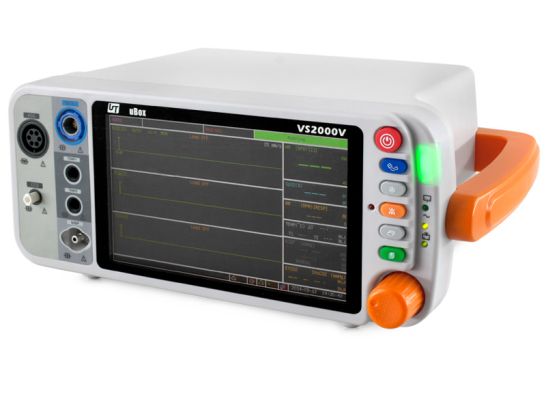

Monitor de Sinais Vitais Veterinário com Capnografía CO2

Monitor veterinário de sinais vitais com ETCO2.

O monitor de sinais vitais deve ser usado em procedimentos especiais em laboratórios ou em uma clínica veterinária onde sistemas de vigilância veterinária são necessários.

Recursos:

Frequência cardíaca / pulsação: mede com os parâmetros ECG, oximetria e pressão arterial não invasiva (NIBP).

Eletrocardiograma (ECG):

• O monitor fornece o processo contínuo de ECG de 5 derivações, com seleção de derivação padrão e descarga de eletrocautério de filtragem.
• Você pode exibir até 3 canais de forma de onda simultaneamente.

Oximetria: O parâmetro de oximetria fornece monitoramento contínuo não invasivo da saturação de oxigênio (% SpO2) na frequência arterial e de pulso (PR).

Pressão arterial não invasiva (NIBP):

• O parâmetro de pressão arterial não invasiva (NIBP) fornece valores como pressão arterial sistólica e diastólica e média mais frequência cardíaca.
• As medições de NIBP podem ser feitas automaticamente, manualmente ou STAT.

Frequência respiratória (FR): o monitor fornece frequência respiratória e forma de onda Resp medindo a impedância torácica entre dois eletrodos de ECG no tórax do paciente.

Temperatura (TEMP): Inclui dois canais independentes de controle de temperatura (T1 e T2).

CO2:

• O monitor determina a concentração de CO2 nos gases respiratórios medindo a quantidade de luz absorvida por esses gases.
• EtCO2 é exibido como um valor numérico em milímetros de mercúrio (mmHg), porcentagem (%) ou quilopascais (kPa).
• Além disso, uma forma de onda de CO2 (capnografia) pode ser visualizada, uma ferramenta clínica valiosa que pode ser usada para avaliar a integridade das vias aéreas do paciente e a colocação adequada do tubo endotraqueal.
• A frequência respiratória é calculada medindo o intervalo de tempo entre as respirações detectadas.

Monitor:

• O monitor possui uma tela LCD colorida de alta resolução e alto contraste.
• Ele fornece uma imagem contínua em tempo real com até 4 formas de onda.
• Ele também mostra os valores medidos, dados históricos, tendências de medição, limites de alarme e informações do paciente.

Bateria interna:

• A bateria recarregável interna destina-se principalmente para backup e comutação.

• A vida útil esperada da bateria é de 2 a 5 anos, dependendo de seu uso.

• Uma bateria totalmente carregada dura de 2 a 3,5 horas, dependendo do uso do monitor.

Você pode selecionar o tipo de paciente:

• Cavalo
• Cão
• Gato

Especificações técnicas:

Exibição:

• Tela plana de matriz ativa de 7 polegadas de alta resolução (TFT: Thin Film Transistor).

• Resolução: 800 x 480 pixels.

Indicadores:

• LED de status de trabalho
• LED AC power
• Carregador de bateria led
• Fonte de bateria LED
• Silêncio de alarme LED

Volume do alarme: 45dBA a 85 dBA, a 1 metro de distância (ajustável).

ECG:

• Faixa de freqüência cardíaca : 20-350 lpm

• Precisão da frequência cardíaca : 2 lpm ou ± 2% (o que for maior)

• Faixa de detecção de QRS : 0,5 a 5 mV

• Detecção de pulso de marcapasso: Amplitude: 2 mV a 700 mV
• Comprimento de detecção: 0,1 - 2,0
• Intervalos de freqüência cardíaca do alarme:
  • Alto: 20-350 lpm e desligado
  • Baixo: 20-350 lpm e desligado
• Frequência cardíaca média: 8 segundos fixados como média
• Seleção de derivação: I, II, III, V, aVR, aVL ou aVF (5 derivações)
• Configurações de exibição de ganho: X 1/4, X1 / 2, X1, X2, X4
• Faixa de entrada: -5,0 mV a +5,0 mV
• Resposta de frequência: 0,05 Hz a 40 Hz
• Impedância de entrada: Diferencial> 5 Mohms, conforme exigido e testado por ANSI / AAMI EC-13.
• Vazamento: <10 uA
• Isolamento de pacientes: > 4000 VCA
• Exibição da forma de onda: 120 Hz; 6,25, 12,5, 25 ou 50 mm / s
• Atualização de dígitos de frequência: 1 Hz

SpO2:

• Faixa de SpO2: 0-100% de saturação funcional
• Precisão de SpO2:
  • 70-100% ± 2%
  • <70% não especificado
• Faixa de frequência de pulso: 20-350 lpm
• Precisão da frequência de pulso: ± 2 lpm ou ± 2% (o que for maior)
• Faixa de alarme de SpO2:
  • Alto: 50 - -100% e fora
  • Baixo: 50 - -100% e fora
• Calibração: intervalo de SpO2 calibrado de fábrica de 50% a 100% usando amostras de sangue humano até uma saturação funcional.

NIBP:

• Medição de pressão arterial
• Método de medição: oscilométrico com redução da deflação
• Faixa: Sistólica: 40 a 270 mmHg
• Média do sangue: 30 a 220 mmHg
• Diastólica: 20 a 200 mmHg
• Pulso: 25 a 300 lpm
• Precisão de NIBP: Algoritmo baseado em algoritmo humano que atende ou excede os requisitos de precisão dos padrões ANSI / AAMI SP10: 1992 e 2002 para pressão arterial não invasiva usando o método oscilométrico.
• Configuração da pressão de inflação .
• Tempo de medição: 30 a 50 segundos (típico), máximo de 120 segundos
• Predefinição da pressão de inflação:
  • 200 mmHg - Cat
  • 150 mmHg - Cachorro
  • 120 mmHg - Cavalo
• Calibração: calibrado de fábrica
• Intervalo de tempo AUTO: 2, 3, 5, 10 ou 30 minutos, ou 1, 2 horas 20-260 (em etapas de 1 mmHg) e desligado
• Faixa de alarme: 25- 250 lpm, ± 2% ou ± 3 lpm (o que for maior)
• Precisão da frequência de pulso: 251-300 lpm, ± 5%

Taxa respiratória (RESP):

• Faixa: 0-120 respirações por minuto (rpm)
• Precisão: ± 1 rpm
• Resolução: 1 rpm
• Faixa de alarme RESP:
  • Alto: 0-120 rpm (passos de 1 rpm) e desligado
  • Baixo: 0-120 rpm (passos de 1 rpm) e desligado

Temperatura (TEMP):

• Canal: Dois
• Faixa: 25-45ºC
• Precisão: ± 0,2ºC mais tolerância do sensor de temperatura
• Resolução: 0,1ºC
• Faixa de alarme TEMP:
  • Alto: 35,5-43,5ºC e desativado em incrementos de 0,1
  • Baixo: 35,5-43,5ºC e desativado em incrementos de 0,1

CO2:

• Modo de amostragem: secundário
• Parâmetros de medição: frequência respiratória, EtCO2 e InsCO2.
• Tempo de aquecimento do CO2: 10 segundos.
• Faixa de medição:
  • CO2: 0 ~ 150mmHg
  • Frequência respiratória: 2 ~ 150 bpm
• Precisão:
  • 0 ~ 40mmHg ± 2mmHg
  • 41 ~ 150mmHg ± 10% de leitura
• Resolução: 0,1 mmHg
• Taxa de fluxo: 50 ml / min ± 10 ml / min

Requisitos de energia: entrada CA: 100 a 240 V, 50/60 Hz

Dimensões:

• Largura: 300 mm.
• Comprimento: 180 mm.
• Altura: 130 mm.
• Equipamento de peso: 2 kg aprox.
• Peso total: 3,6 kg aprox.

Proteção Ambiental:

• Temperatura:
  • De 0 a 50 0C (operação)
  • De -40 a 75 0C (armazenamento)
• Umidade:
  • De 15 a 95% (operação)
  • De 10 a 95% (armazenamento)

Classificação do equipamento:

• Tipo de proteção (contra eletrocuções): CLASSE I (fonte de alimentação interna)

• Modo de operação: Contínuo

• Grau de proteção (contra a entrada de líquido): IPX1, à prova de gotejamento
• Grau de mobilidade: portátil

• Grau de proteção (contra eletrocussões): Tipo CF

• Requisitos de segurança: EN60601-1: 2002

Inclui:

• Monitor veterinário de sinais vitais

• Sensores de oximetria de SpO2 + 2 do cabo de extensão

• Cabo, ECG, 5 derivações + 5 pinças
• Tubo NIBP com:
  • Manguito de NIBP, grande, 7-13 cm (cavalos)
  • Manguito de NIBP, médio, 6-11 cm (cães)
  • Manguito de NIBP, pequeno, 4-8 cm (gatos)
• Sonda de temperatura retal
• Acessórios para CO2
• Bateria interna
• Cabo de energia
• Manual do usuário

Certificação:

• Diretiva CE 93/42 sobre Produtos Médicos.
