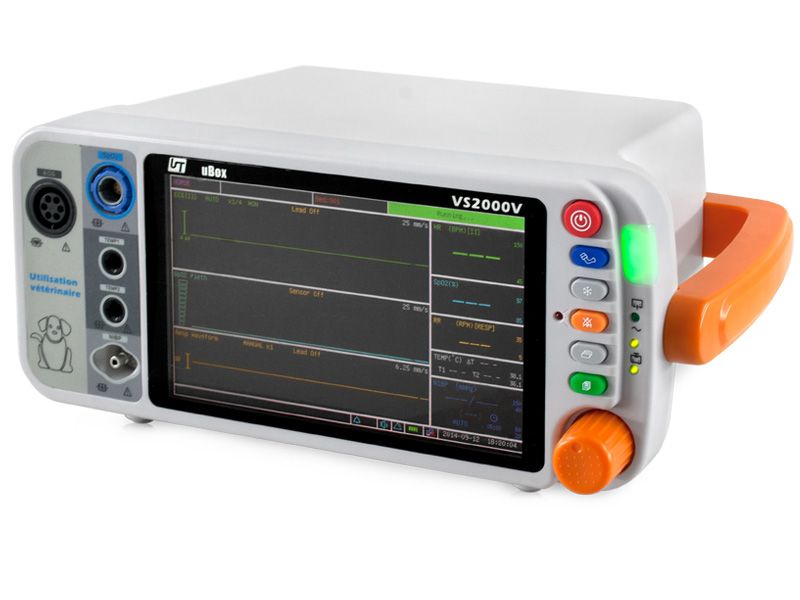

Monitor functii vitale de uz veterinar

Acest monitor de constante vitale este conceput pentru a fi folosit in laboratoare de procedee speciale sau intr-o clinica veterinara, unde este nevoie de sisteme veterinare de supraveghere.

Caracteristici:

Frecventa cardiaca/de puls: se masoara cu parametrii ECG, oximetrie si presiune arteriala non-invaziva (NIBP).

Electrocardiograma (ECG):

• Monitorul proportioneaza procesul continuu de ECG de 5 derivatii, cu selectarile de derivatie standard si filtrarea descarcarii de electrocauterizare.
• Se pot vizualiza simultan pana la 3 canale de forma de unda.

Oximetrie: Parametrul de oximetrie proportioneaza monitorizarea continua non-invaziva de saturatie de oxigen (% SpO2) in frecventa arteriala si de puls (PR).

Presiune arteriala non invaziva (NIBP):

• Parametrul de presiune arteriala non-invaziva (NIBP) proportioneaza valorile de presiune arteriala sistolica, diastolica si media, si de frecventa cardiaca.
• Masuratorile de NIBP se por face in modurile automatic, manual sau STAT.

Frecventa respiratorie (RR): Monitorul proportioneaza frecventa respiratorie si forma de unda Resp prin masurarea impedantei toracice intre 2 electrozi ECG pe toracele pacientului.

Temperatura (TEMP): Exista doua canale independente de control al temperaturii (T1 si T2).

Ecran:

• Monitorul are un ecran LCD color de mare rezolutie si contrast ridicat.
• Proportioneaza o imagine continua si in timp real pentru la pana 4 forme de unda.
• De asemenea se afiseaza valorile medii, date cronologice, tendinte de masurare, limite de alarma si informatia pacientului.

Baterie interna:

• Bateria Li interna reincarcabila este destinata in principal pentru ajutor si conmutare de uz.
• Durata utila prevazuta pentru baterie este de la 2 la 5 ani, depinde de folosire.
• O baterie complet incarcata dureaza de la 2 la 3,5 ore, in functie de folosirea monitorului.

Se poate selecta tipulde pacient:

• Cal
• Caine
• Pisica

Specificatii tehnice:

Ecran:

• 7 inch de mare rezolutie, ecran plan de matrice activa (TFT sau Thin Film Transistor).
• Rezolutie: 800 x 480 pixels.

Indicatori:

• LED de stare de lucru
• LED de potenta CA
• LED de incarcare a bateriei
• LED de furnizare de baterie
• LED de silentiere a alarmei

Volum de alarma: de la 45dBA la 85 dBA, la 1 metru distanta (reglabila).

ECG:

• Rang de frecventa cardiaca: 20-350 bpm
• Precizie a ritmului cardiac: 2 bpm o ± 2% (valoarea cea mai mare dintre cele doua)
• Rang de detectare de QRS: de la 0,5 la 5 mV
• Detectare a pulsului a stimulatorului cardiac: Amplitudine: de la 2 mV la 700 mV
• Detectarea duratei: 0,1 - 2,0
• Alarma de ranguri de fercventa cardiaca:
  • Ridicat: 20-350 bpm si dezactivat
  • Scazut: 20-350 bpm si dezactivat
• Promediu de frecventa cardiaca: Medie de 8 secunde fixata
• Selectare de derivatii: I, II, III, V, aVR, aVL, sau aVF (5 derivatii)
• Reglaj de vizualizare a castigului: X 1/4, X1/2, X1, X2, X4
• Rang de intrare: de la-5,0 mV la +5,0 mV
• Raspuns de frecventa: de la 0,05 Hz la 40 Hz
• Impedanta de intrare: Diferential > 5 Mohm, in functie de cerintele si probele prin ANSI/AAMI EC-13.
• Scapari: < 10 uA
• Izolare pacienti: > 4000 VCA
• Vizualizarea formelor de unda: 120 Hz; 6.25, 12.5, 25, sau 50 mm/s
• Actualizarea cifrelor de frecventa: 1 Hz

SpO2:

• Rang de SpO2: 0-100% de saturatie functionala
• Precizie de SpO2:
  • ± 2% @ 70-100%
  • <70% fara a se specifica
• Rang de frecventa a pulsului: 20-350 bpm
• Precizie a frecventei de puls: ± 2 bpm o ± 2% (valoarea cea mai ridicata dintre cele doua)
• Ranguri de alarma de SpO2:
  • Ridicat: 50 - -100% si dezactivat
  • Scazut: 50 - -100% si dezactivat
• Calibrare: SpO2 calibrat din fabrica asupra rangului de la 50% la 100% folosind mostre de sange uman pentru saturatia functionala.

NIBP:

• Masurarea presiunii arteriale
• Metoda de masurare: Oscilometrica cu deflatie reductoare
• Rang: Sistolica: de la 40 la 270 mmHg
• Medie arteriala: de la 30 la 220 mmHg
• Diastolica: de la 20 la 200 mmHg
• Puls: de la 25 la 300 bpm
• Precizie de NIBP: Algoritm bazat pe algoritmul uman care indeplineste sau depaseste cerintele de precizie ale normelor ANSI/AAMI SP10:1992 si 2002 pentru presiunea arteriala non invaziva prin metoda oscilometrica.
• Timp de masurare: de la 30 la 50 secunde (tipic), 120 secunde maxim
• Presiunea de umflare predefinita:
  • 200 mmHg - pisica (CAT)
  • 150 mmHg - caine (Dog)
  • 120 mmHg - cal (Horse)
• Calibrare: Calibrare din fabrica
• Timpuri de interval AUTO: 2, 3, 5, 10, sau 30 minute, sau 1, 2 ore 20-260 (in pasi de 1 mmHg), si dezactivat
• Rang de alarma: 25- 250 bpm, ± 2% o ± 3 bpm (valoarea cea mai ridicata dintre cele doua)
• Precizie de frecventa a pulsului: 251-300 bpm, ± 5%

Frecventa respiratorie (RESP):

• Rang: 0-120 respiratii per minut (rpm)
• Precizie: ±1 rpm
• Rezolutie: 1 rpm
• Rang de alarma RESP:
  • Ridicat: 0-120 rpm (pasi de 1 rpm) si dezactivat
  • Scazut: 0-120 rpm (pasi de 1 rpm) si dezactivat

Temperatura (TEMP):

• Canal: Doua
• Rang: 25-45ºC
• Precizie: ± 0.2ºC plus toleranta senzorului de temperatura
• Rezolutie: 0.1ºC
• Rang de alarma de TEMP:
  • Ridicat: 35.5-43.5ºC si dezactivat in increment de 0,1
  • Scazut: 35.5-43.5ºC si dezactivat in increment de 0,1

Cerinte de alimentare: Intrare de CA: de la 100 la 240 V, 50/60 Hz

Dimensiuni:

• Latime: 300 mm.
• Lungime: 180 mm.
• Inaltime: 130 mm.
• Greutate aparat: 2 kg. aprox.
• Greutate totala: 3,6 Kg. aprox.

Protejarea mediului inconjurator:

• Temperatura:
  • De la 0 la 50 0C (operare)
  • De la -40 la 75 0C (depozitare)
• Umiditate:
  • De la 15 la 95% (operare)
  • De la 10 la 95% (depozitare)

Clasificarea aparatului:

• Tip de protectie (impotriva electrocutarilor): CLASA I (alimentare interna)
• Mod de functionare: Continuu
• Grad de protectie (impotriva penetrarii lichidelor): IPX1, probat impotriva picurarilor
• Grad de mobilitate: Portabil
• Grad de protectie (impotriva electrocutarilor): Tip CF
• Cerinte de siguranta: EN60601-1:2002

Include:

• Monitor veterinar de constante vitale veterinar
• Cablu de extensie de SpO2 + 2 Senzori de oximetrie
• Cablu, ECG, 5 derivatii + 5 clesti
• Tub pentru NIBP cu:
  • Manseta de NIBP, mare, 7-13 cm (cai)
  • Manseta de NIBP, medie, 6-11 cm (caini)
  • Manseta de NIBP, mica, 4-8 cm (pisici)
• Sonda de temperatura rectala
• Baterie interna
• Cablu de alimentare
• Manual de instructiuni

Certificare:

• Directiva CE 93/42 de Produse Sanitare.
