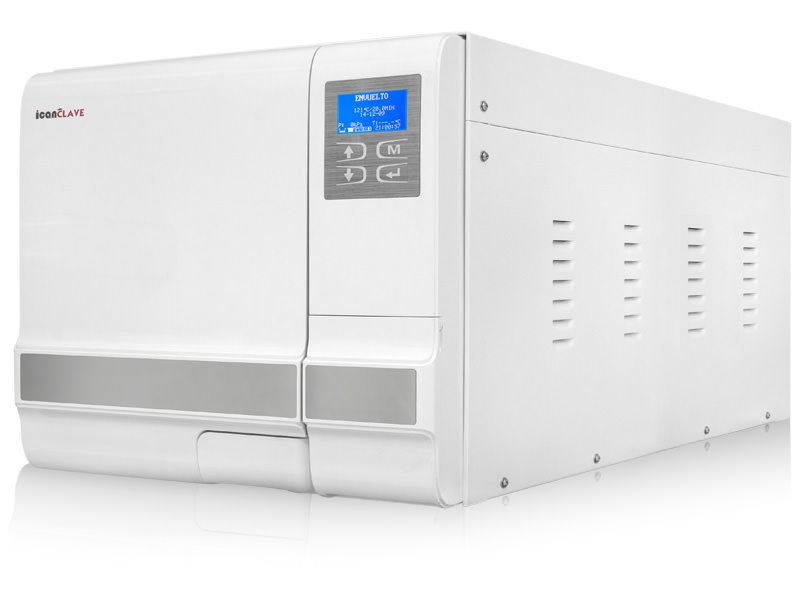

Klasse B autoclaaf 29 liter extra lange camera, printer en USB-

Autoclaaf 29 liter klasse B met extra lange kamer speciaal gemaakt voor canules. Met printer en usb-poort.

Programma's:

• De minimale tijd die nodig is om de autoclaaf klaar te maken voor gebruik na het aansluiten op de stroom is 5 minuten.
• De max. de temperatuur van de sterilisatiecyclus van 134 ºC is 137 ºC.
• De max. de temperatuur van de sterilisatiecyclus van 121 ºC is 124 ºC.

Kenmerken

• Volledig automatische voorgeprogrammeerde sterilisatiecycli.
• Kamer en deur in roestvrij staal met elektrolytisch gepolijste afwerking.
• Zeer nauwkeurig controlesysteem voor perfecte sterilisatieresultaten.
• Gebruiksvriendelijke interface.
• LCD-scherm geeft continu informatie over het proces weer.
• Open type watertank, deze functie maakt het gemakkelijk om de tank te vullen en schoon te maken. BELANGRIJK: Gebruik afvalwater niet opnieuw.
• Ingebouwde printer.
• Talen: Spaans, Engels, Duits, Frans, Italiaans, Nederlands, Pools, Roemeens, Tsjechisch, Lets, Litouws, Hongaars en Chinees.

Veiligheidstoestellen

1. Breker
   Beschermt uw apparatuur tegen mogelijke storingen in de stroomvoorziening.
   Maatregel: Onderbreekt de stroomtoevoer.
2. Thermische stroomonderbreker.
   Beveiliging tegen kortsluiting en mogelijke oververhitting in het primaire netwerk van de transformator.
   Actie: Tijdelijke onderbreking (totdat de temperatuur is gedaald) in de wikkeling.
3. Veiligheidsklep.
   Bescherming tegen mogelijke drukverhoging in de kamer.
   Actie: stoom ontsnappen tot het normale drukniveau is hersteld.
4. Microschakelaar om de staat van de deur te regelen.
   Oefent controle uit bij het afstellen van de deur om een sterilisatiecyclus te starten.
   Actie: verzendt een signaal om de verkeerde positie van de deur te waarschuwen.
5. Thermostaat voor verwarmingselementen in de stoomgenerator.
   Bescherming tegen mogelijke oververhitting van de verwarmingselementen in de stoomgenerator.
   Maatregel: Onderbreekt de stroomtoevoer naar de verwarmingselementen in de stoomgenerator.
6. Thermostaat voor verwarmingselementen in de kamer.
   Bescherming tegen mogelijke oververhitting in de verwarmingselementen in de kamer.
   Actie: Onderbreekt de stroomtoevoer naar de verwarmingselementen in de kamer.
7. Automatisch nivellerend hydraulisch systeem.
   Het hydraulische systeem keert terug naar zijn natuurlijke toestand als de sterilisatiecyclus handmatig wordt onderbroken.
   Maatregel: De interne druk wordt automatisch hersteld.
8. Deurslot.
   Effectief om onbedoeld openen van de deurbescherming te voorkomen.
   Maatregel: Voorkomt het openen van de deur door een hydraulisch vergrendelingssysteem.

Technische kenmerken :

• Nominale spanning: 220-240V; 50/60 Hz; 10 A
• Kamer afmetingen: 240 x 600 mm
• Breker: F16A / 400V
• Nominaal vermogen: 2200VA
• Sterilisatietemperatuur: 121 ºC / 134 ºC
• Capaciteit tank gedestilleerd water: ca. 2,5 l
• Bedrijfstemperatuur: 5 ºC / 40 ºC
• Relatieve luchtvochtigheid bij gebruik: Max. 80%, niet condenserend
• Externe afmetingen: 490 x 450 x 860 mm
• Nettogewicht: 65 kg
• Max. Hoogte geluidsniveau: <70 dB
• Werkende atmosferische druk: 76/106 kPa

Componenten:

• Tank voor gedestilleerd water
• LCD scherm
• Printer
• Controlepaneel
• Hoofdschakelaar
• Sleutel voor afvoer van gedestilleerd en gebruikt water
• USB poort
• Veiligheidsklep
• Ventilatierooster
• Lock-systeem
• Stroomkabel
• Label

Accessoires inbegrepen:

• Sterilisator
• 3 Instrumentenbakken
• Bodem voor dienbladen
• Handgreep voor lade-extractie
• Gereedschap voor het afstellen van de deur
• 2 afvoerslangen
• Deurpakking
• Handleiding

Optionele accessoires en vervangingen:

• Printer (Ref.922-PRINTER04).
• Papierrol voor autoclaafprinter (Ref.534-ROLLPAPER)

Autoclaaf - stap voor stap:

1. Open de deur, pak het gereedschap en de accessoires die zich in de sterilisatiekamer bevinden, verwijder de verpakking en maak ze schoon.

2. Sluit het netsnoer aan op een geschikte stroombron.

3. Sluit de printer aan.

4. Inschakelen: De hoofdschakelaar bevindt zich rechtsonder in het voorpaneel.

• Eenmaal geactiveerd, is het LCD-scherm aan, waar basisbedieningspictogrammen zoals de positie van de deur, het waterniveau, het sterilisatieprogramma, datum, tijd, enz. Verschijnen.

5. Vul de tank met gedestilleerd water.

• Verwijder het bovendeksel en vul het, als u een signaal hoort, betekent dit dat u het toegestane waterpeil in de tank heeft overschreden, stop dan onmiddellijk en tap de hoeveelheid water af die nodig is om het signaal uit te schakelen.

6. Voorbereiding van te steriliseren materiaal:

• Plaats instrumenten die van verschillende materialen zijn in verschillende trays, maar zorg ervoor dat ze gescheiden zijn voordat ze worden gesteriliseerd.
• Als de instrumenten niet van roestvrij staal zijn, leg dan wat sterilisatiepapier tussen de bak en de instrumenten.
• Sta geen direct contact toe tussen instrumenten van verschillende materialen.
• Controleer of alle instrumenten in de juiste positie staan.
• Plaats instrumenten zoals lenzen, containers, buisjes enz. Omgekeerd, zodat er geen water in blijft staan.
• Overlaad de trays niet boven hun limiet.
• Laat de trays niet op elkaar overlappen, en plaats ze niet in direct contact met de wand van de sterilisatiekamer.
• Gebruik geen metalen clips of pinnen, dit kan de werking van de sterilisator nadelig beïnvloeden.

7. Selecteer het sterilisatieprogramma.

8. Start de sterilisatiecyclus.

• Nadat u het sterilisatieprogramma hebt geselecteerd, plaatst u de instrumenten in de kamer op de trays met behulp van de meegeleverde plastic handgreep.
• Zodra de instrumenten zich in de kamer bevinden, sluit u de deur.
• Let op: Zorg ervoor dat u de deur sluit, anders geeft de sterilisator een alarm weer en kan het programma niet starten of stoppen tijdens de cyclus.

9. Start het sterilisatieprogramma.

• Druk op de startknop, waarna de sterilisator begint te werken gedurende ongeveer 30-75 minuten.

10. Na de sterilisatiecyclus.

• Na voltooiing van de sterilisatiecyclus zal de printer automatisch het volledige rapport afdrukken.
• Nadat de druk tot nul is gedaald, kunt u de deur openen en de instrumenten verwijderen. De sterilisator waarschuwt met een pieptoon zodra de sterilisatiecyclus is voltooid.
• Let op: Gebruik bij het verwijderen van instrumenten de meegeleverde plastic handgreep als ondersteunende trays.

BELANGRIJK: Gebruik afvalwater niet opnieuw.

Installatie:

• Rondom de sterilisator moet minimaal 10 cm vrije ruimte zijn, bovenaan 25 cm en voldoende ruimte om de deur te openen.
• De plaats waar de sterilisator wordt gebruikt, moet voldoende ventilatie hebben.
• De sterilisator moet op een stabiel oppervlak en voldoende hoogte worden geplaatst om te worden gehanteerd.
• Bedek of blokkeer de zijuitlaten of het uitlaatrooster van de luchtcondensorventilator niet.
• Plaats de sterilisator niet in de buurt van waterbronnen waar hij kan spatten.
• Verwijderd houden van warmtebronnen.

Voorbeeld van een afgedrukt rapport:

================================
Programma: VERPAKT

Temperatuur: 134C
Druk: 206,0 kPa
Droogtijd: 08min
Sterilisatietijd: 4.0Min
--------------------------------
Tijd Temp. druk
Start 12:28:17 089.0C
T1: 12:31:32 087.1C -075.0kPa
T2: 12:33:43 110.2C 052.0kPa
T3: 12:36:37 088.9C -080.0kPa
T4: 12:39:20 114.7C 053.7kPa
T5: 12:43:37 087.9C -080.0kPa
T6: 12:50:40 134,8C 206,0kPa
TS: 134,7C 209,5kPa
Max. Hoogte Temperatuur: 135,2C
Min. Temperatuur: 134.3C
Max. Hoogte Druk: 214,0kPa
Min. Druk: 204,9kPa
T7: 12:54:39 134.4C 211.4kPa
T8: 12:57:36 102.1C -060.0kPa
T9: 12:59:54 098.2C -060.0kPa
13:04:07 Einde 102.4C
--------------------------------
Cyclus nr.: 00017
Resultaat: succes
Datum: 06-07-2014
SN: E54723
operator:
================================

Regulatie:

• 93/42 / EEG-richtlijn voor gezondheidsproducten.
• 97/23 / EEG Richtlijn Drukapparatuur.
• EN 13060 Kleine stoom-watersterilisator.
• EN 61326, EN 61000 Elektromagnetische compatibiliteit.
• EN 61010-1, UL 61010-1 Veiligheidseisen.
• EN 61010-2-040, IEC 61010-2-040 Specifieke eisen voor stoomsterilisatoren die worden gebruikt voor de behandeling van medische materialen.

In het VK moet dit product jaarlijks worden geïnspecteerd en gecertificeerd. Quirumed biedt deze service niet aan en u zult uw eigen lokale technicus moeten vinden die dit kan doen. We hebben echter een technische dienst in Spanje om het product tijdens de garantieperiode te dekken
