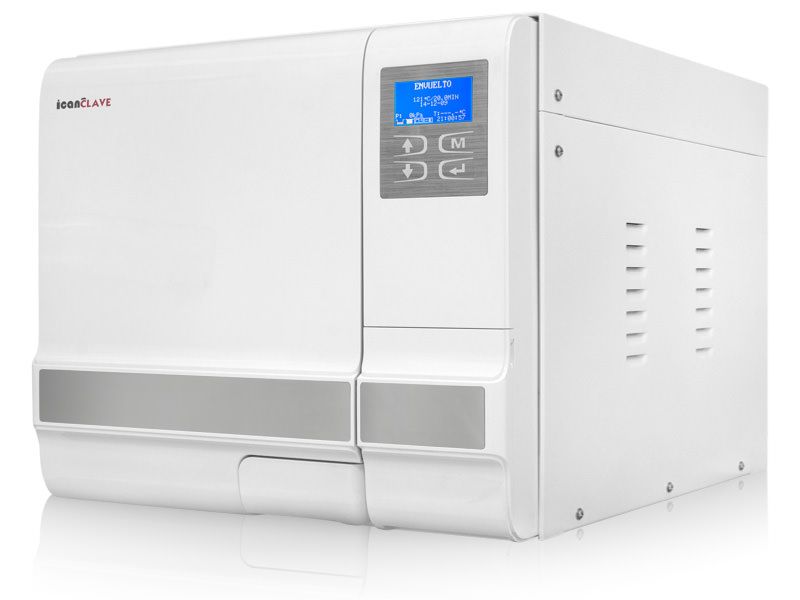

Klasse B Autoclaaf 18 liter met USB-aansluiting

Autoclaaf 18 liter Klasse B met usb-aansluiting.

Programma's:

• De minimale opstarttijd van de autoclaaf na verbinding is 5 minuten
• De max. temperatuur voor de sterilisatiecyclus van 134 ° C is 137 ºC
• De max. temperatuur voor de sterilisatiecyclus van121 ° C is 124 °C

Kenmerken:

• Volledig automatisch met vooraf geprogrammeerde sterilisatiecycli.
• Kamer en deur in roestvrij staal met elektrolytisch gepolijste afwerking.
• Zeer nauwkeurig controlesysteem voor perfecte sterilisatieresultaten.
• Gebruiksvriendelijke interface.
• Lcd-scherm geeft continu informatie weer over het proces.
• Open watertank waardoor bijvullen met water en schoonmaken makkelijk is.
• Optionele printer (niet inbegrepen. Referentie 922-PRINTER04).
• Talen: Spaans, Engels, Duits, Frans, Italiaans, Nederlands, Pools, Roemeens, Tsjechisch, Lets, Litouws, Hongaars en Chinees

Veiligheidsvoorzieningen:

• Breker
  • Bescherm uw computer tegen elke mogelijke storing in de voeding.
  • Actie: Onderbreek de voeding.
• Thermische stroomonderbreker.
  • Bescherming tegen kortsluiting en mogelijke oververhitting in het primaire netwerk van de transformator.
  • Actie: Tijdelijke onderbreking (totdat de temperatuur is gedaald) in de winding.
• Veiligheidsklep.
  • Bescherming tegen een mogelijke toename van de druk in de kamer.
  • Actie: Laat stoom ontsnappen tot het normale drukniveau is hersteld
• Micro-schakelaar om de staat van de deur te controleren.
  • Oefencontrole bij aanpassen van de deur om een sterilisatiecyclus te starten.
  • Actie: Zendt waarschuwingssignaal uit bij een onjuiste positie van de deur.
• Thermostaat voor verwarmingselementen in de stoomgenerator.
• Bescherming tegen mogelijke oververhitting in de verwarmingselementen in de stoomgenerator.

Actie: onderbreekt de voeding van de verwarmingselementen in de stoomgenerator.

• Thermostaat voor verwarmingselementen in de kamer.
  • Bescherming tegen mogelijke oververhitting in de verwarmingselementen in de kamer.
  • Actie: onderbreekt de voeding van de verwarmingselementen in de kamer.
• Zelfnivellerend hydraulisch systeem.
  • De hydraulische systeemdruk keert terug naar zijn natuurlijke staat als de sterilisatiecyclus handmatig wordt onderbroken.
  • Actie: de interne druk wordt automatisch hersteld.
• Deurslot
  • Effectief om onbedoelde opening van de deur te voorkomen.
  • Actie: Voorkomt dat de deur wordt geopend door een hydraulisch vergrendelingssysteem.

Technische kenmerken:

• Nominale spanning: 220-240V; 50/60 Hz; 10A
• Afmetingen kamer: 247 x 350 mm
• Stroomonderbreker: F16A / 400V
• Nominale kracht: 2200VA
• Sterilisatietemperatuur: 121 ° C / 134 ° C
• Capaciteit gedistilleerde watertank: 2,5 l ca.
• Bedrijfstemperatuur: 5 ° C / 40 ° C
• Operationele relatieve vochtigheid: Max. 80%, niet-condenserend
• Externe afmetingen: 480 x 455 x 600 mm
• Nettogewicht: 47 kg
• Max. geluidsniveau: <70 dB
• Operationele atmosferische druk: 76/106 kPa

Componenten:

• Gedistilleerde watertank
• Lcd-scherm
• Controlepaneel
• Hoofdschakelaar
• Afvoerklep voor gedistilleerd en gebruikt water
• usb-aansluiting
• Veiligheidsklep
• Ventilatierooster
• Vergrendelingssysteem
• Voedingskabel
• Scoreplaat

Accessoires inbegrepen:

• Sterilisator
• Drie instrumentenbladen
• Houder voor de bladen
• Extractiehandvat
• Instrument voor deurverstelling
• 2 afvoerslangen
• Deurpakking
• Handleiding

Optionele accessoires en reserveonderdelen:

• Printer voor autoclaaf (ref. 922-PRINTER04) en papierrol voor autoclaafprinter (ref. 534-ROLPAPIER).

Proces van de autoclaaf, stap voor stap:

1- Open de deur, neem de gereedschappen en accessoires in de sterilisatiekamer, verwijder de wrapper en maak ze schoon.

3- Sluit de printer aan (optioneel accessoire, wordt afzonderlijk verkocht. Als u hem wilt kopen, zoek dan de referentie 922-PRINTER04).

op 4- Schakel in: De hoofdschakelaar bevindt zich rechts onder in het voorpaneel.
Eenmaal geactiveerd, wordt het lcd-scherm ingeschakeld waar de basisbedieningspictogrammen van de sterilisator verschijnen, zoals de positie van de deur, het waterpeil, het sterilisatieprogramma, de datum, tijd etc.

5- Vul tank met gedistilleerd water.
Verwijder het bovenste deksel en vul. Als u een signaal hoort, betekent dit dat u het toegestane waterniveau in de tank hebt overschreden, stop onmiddellijk en laat de nodige hoeveelheid water weglopen tot het signaal uit gaat.

6- Voorbereiding van materiaal dat moet worden gesteriliseerd:
Plaats instrumenten van verschillende materialen zijn in verschillende trays, maar zorg ervoor dat ze gescheiden blijven tijdens de sterilisatie
Als de instrumenten niet van roestvrij staal zijn, plaats dan sterilisatiepapier tussen het blad en de instrumenten.
Sta geen direct contact toe tussen instrumenten van verschillende materialen.
Controleer of alle instrumenten in de juiste positie liggen.
Plaats instrumenten omgekeerd op het blad zoals lenzen, containers, buizen etc., zodat het water er niet in stagneert.
Overbelast de trays niet boven hun limiet.
Leg de trays niet bovenop elkaar, en zet ze niet in direct contact met de wand van de sterilisatiekamer.
Gebruik geen metalen clips of pennen, dit kan de werking van de sterilisator verstoren.

7- Selecteer het sterilisatieprogramma.

8- Start de sterilisatiecyclus.
Na het selecteren van het sterilisatieprogramma, steekt u instrumenten in de kamer op de trays, met behulp van de meegeleverde plastic handvat.
Zodra de instrumenten zich in de kamer bevinden, sluit u de deur.
Pas op: Zorg ervoor dat u de deur sluit, anders geeft de sterilisator een alarm weer en kan het programma niet worden gestopt of gestart tijdens de cyclus.

9. Start het sterilisatieprogramma.
Druk op de startknop en de sterilisator zal tussen 30-75 minuten werken.

10-Na de sterilisatiecyclus.
Na afloop van de sterilisatiecyclus zal de printer het volledige rapport automatisch afdrukken (optioneel accessoire met referentie 922-PRINTER04)
Nadat de druk tot nul is gedaald, kunt u de deur openen en de instrumenten verwijderen. De sterilisator geeft een pieptoon zodra de sterilisatiecyclus is voltooid.
Pas op: Wanneer u instrumenten verwijdert, gebruik dan de meegeleverde plastic handgreep voor het ondersteunen van trays.

BELANGRIJK: Hergebruik geen afvalwater.

Installatie:

• Er moet ten minste 10 cm vrije ruimte rond de sterilisator, 25 cm aan de bovenkant, en genoeg ruimte om de deur te openen.
• Er moet een passende ventilatie zijn in de ruimte waar de sterilisator wordt geïnstalleerd.
• De sterilisator moet op een stabiele ondergrond worden geplaatst en op een geschikte hoogte.
• De zijkleppen en het luchtuitlaatrooster van de ventilator niet bedekken of blokkeren.
• Plaats de sterilisator niet in de buurt van waterbronnen waar het kan worden bespat.
• Uit de buurt houden van warmtebronnen.

Voorbeeld van een geprint rapport:

* De printer is een optioneel accessoire en wordt afzonderlijk verkocht. As u hem wilt kopen, zoek dan de referentie 922-PRINTER04.

================================
Programma: VERPAKT
Temperatuur: 134C
Druk: 206,0 kPa
Droogtijd: 08min
Sterilisatietijd: 4,0Min
--------------------------------
Tijd temp. druk
Start 12:28:17 089.0C
T1: 12:31:32 087.1C -075,0kPa
T2: 12:33:43 110.2C 052,0kPa
T3: 12:36:37 088.9C -080,0kPa
T4: 12:39:20 114.7C 053,7kPa
T5: 12:43:37 087.9C -080,0kPa
T6: 12:50:40 134.8C 206,0kPa
TS: 134.7C 209,5kPa
Max. Temperatuur: 135,2C
Min. Temperatuur: 134,3C
Max. Druk: 214,0kPa
Min. Druk: 204,9kPa
T7: 12:54:39 134.4C 211,4kPa
T8: 12:57:36 102.1C -060,0kPa
T9: 12:59:54 098.2C -060,0kPa
13:04:07 Einde 102,4C
--------------------------------
Cyclusnr.: 00017
Resultaat: succes
Datum: 07/06/2014
SN: E54723
operator:
================================

Richtlijnen:

• 93/42/EEG Richtlijn medische hulpmiddelen.
• 97/23/EEG richtlijn drukapparatuur.
• EN 13060 kleine stoomwater-sterilisator.
• EN 61326, EN 61000 Elektromagnetische compatibiliteit.
• EN 61010-1, UL 61010-1 Veiligheidsvereisten.
• EN 61010-2-040, IEC 61010-2-040 Specifieke vereisten voor stoomsterilisatoren die worden gebruikt voor toepassing op medische materialen.
