Bewaken vitale functies dierenarts

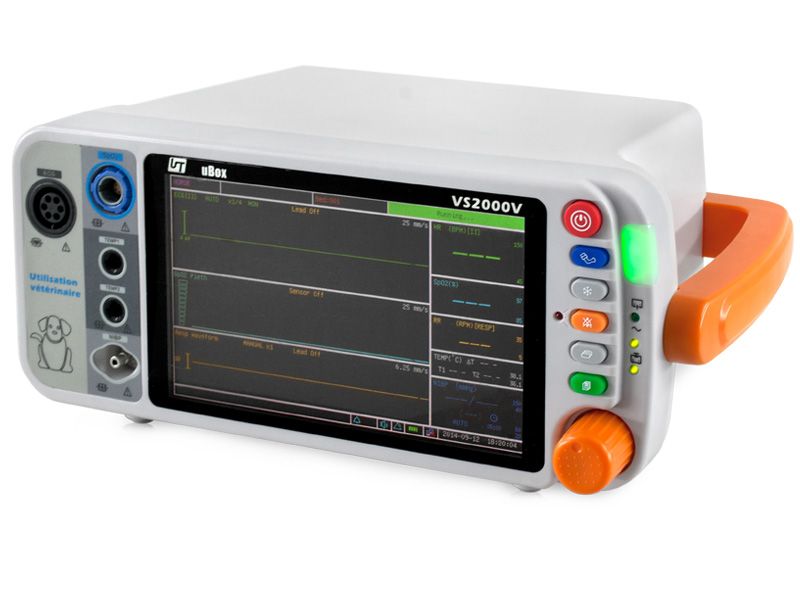

Veterinaire monitor voor vitale functies.

Deze monitor voor vitale functies is bedoeld voor speciale procedures in laboratoria of voor dierenklinieken waar bewakingssystemen nodig zijn.

Kenmerken:

Hart / polsslag: metingen met de parameters ECG, oximetrie en niet-invasieve bloeddruk (NIBP).

Elektrocardiogram (ECG):

• De monitor biedt het continue proces van 5-afleidingen ECG, met standaard afleidingsselectie en filterende elektrocauterisatie-ontlading.
• U kunt maximaal 3 golfvormkanalen tegelijk weergeven.

Oximetrie: De oximetrie-parameter biedt continue niet-invasieve monitoring van zuurstofverzadiging (% SpO2) in de arteriële en pulsfrequentie (PR).

Niet-invasieve arteriële druk (NIBP):

• De niet-invasieve arteriële drukparameter (NIBP) biedt waarden als systolische bloeddruk, diastolische en gemiddelde plus hartslag.
• NIBP-metingen kunnen automatisch, handmatig of STAT worden uitgevoerd.

Ademhalingsfrequentie (RR): De monitor geeft de ademhalingsfrequentie en de responsgolfvorm weer door de thoracale impedantie tussen twee ECG-elektroden op de borst van de patiënt te meten.

Temperatuur (TEMP): bevat twee onafhankelijke temperatuurregelkanalen (T1 en T2).

Monitor:

• De monitor heeft een kleuren LCD-scherm met hoge resolutie en hoog contrast.
• Het biedt een continu, real-time beeld met maximaal 4 golfvormen.
• Het toont ook de gemeten waarden, historische gegevens, meettrends, alarmgrenzen en patiëntinformatie.

Interne batterij:

• De interne oplaadbare batterij is primair bedoeld voor back-up- en schakelgebruik.
• De verwachte levensduur van de batterij is 2-5 jaar, afhankelijk van het gebruik.
• Een volledig opgeladen batterij gaat 2 tot 3,5 uur mee, afhankelijk van het gebruik van de monitor.

U kunt het patiënttype selecteren:

• Paard
• Hond
• Kat

Technische specificaties:

Scherm:

• 7 inch hoge resolutie, actieve matrix flatscreen (TFT: Thin Film Transistor).
• Resolutie: 800 x 480 pixels.

Indicatoren:

• LED werkstatus
• LED-wisselstroom
• LED-batterijlading
• LED-batterijvoeding
• LED alarm stilte

Alarmvolume: 45dBA tot 85 dBA, op 1 meter afstand (instelbaar).

ECG:

• Hartslagbereik: 20-350 lpm
• Nauwkeurigheid van hartslag: 2 lpm o ± 2% (welke van de twee het hoogste is)
• QRS-detectiebereik: 0,5 a 5 mV
• Pacemakerpulsdetectie: Amplitude: 2 mV a 700 mV
• Detectielengte: 0,1 - 2,0
• Hartslagbereik alarm:
  • Hoog: 20-350 lpm en uit
  • Laag: 20-350 lpm en uit
• Gemiddelde hartslag: 8 seconden vastgesteld als gemiddeld
• Leadselectie : I, II, III, V, aVR, aVL of aVF (5-leads)
• Weergave-instellingen krijgen: X 1/4, X1 / 2, X1, X2, X4
• Invoerbereik: -5,0 mV tot +5,0 mV
• Frequentiebereik: 0,05 Hz tot 40 Hz
• Ingangsimpedantie: differentieel> 5 Mohm, zoals vereist en getest door ANSI / AAMI EC-13.
• Lekkage: <10 uA
• Isolatie van patiënten: > 4000 VCA
• Golfvormweergave: 120 Hz; 6,25, 12,5, 25 of 50 mm / s
• Update frequentie cijfers: 1 Hz

SpO2:

• SpO2-bereik: 0-100% functionele verzadiging
• SpO2-nauwkeurigheid:
  • 70-100% ± 2%
  • <70% niet gespecificeerd
• Pulsfrequentiebereik: 20-350 lpm
• Nauwkeurigheid pulsfrequentie : ± 2 lpm of ± 2% (welke van de twee het grootst is)
• Bereik SpO2-alarm:
  • Hoog: 50 - -100% en korting
  • Laag: 50 - -100% en korting
• Kalibratie: in de fabriek gekalibreerd SpO2-bereik van 50% tot 100% met gebruikmaking van monsters van menselijk bloed tot een functionele verzadiging.

NIBP:

• Bloeddrukmeting
• Meetmethode: oscillometrisch met vermindering van leeglopen
• Bereik: systolisch: 40 tot 270 mmHg
• Bloedgemiddelde: 30 tot 220 mmHg
• Diastolisch: 20 tot 200 mmHg
• Puls: 25 tot 300 lpm
• NIBP-nauwkeurigheid: algoritme gebaseerd op een menselijk algoritme dat voldoet aan of overtreft de nauwkeurigheidseisen van de normen ANSI / AAMI SP10: 1992 en 2002 voor niet-invasieve bloeddruk met behulp van de oscillometrische methode.
• Inflatiedruk instelling .
• Meettijd: 30 tot 50 seconden (typisch), maximaal 120 seconden
• Bandenspanning vooraf ingesteld:
  • 200 mmHg - Cat
  • 150 mmHg - Hond
  • 120 mmHg - Paard
• Kalibratie: in de fabriek gekalibreerd
• AUTO tijdsinterval: 2, 3, 5, 10 of 30 minuten, of 1, 2 uur 20-260 (in stappen van 1 mmHg), en uit
• Alarmbereik: 25-250 l / min, ± 2% of ± 3 l / min (welke groter is)
• Nauwkeurigheid pulsfrequentie : 251-300 lpm, ± 5%

Ademhalingsfrequentie (RESP):

• Bereik: 0-120 ademhalingen per minuut (rpm)
• Nauwkeurigheid: ± 1 tpm
• Resolutie: 1 tpm
• RESP-alarmbereik:
  • Hoog: 0-120 tpm (stappen van 1 tpm) en uit
  • Laag: 0-120 tpm (stappen van 1 tpm) en uit

Temperatuur (TEMP):

• Kanaal: twee
• Bereik: 25-45 ºC
• Nauwkeurigheid: ± 0,2 ºC plus tolerantie van de temperatuursensor
• Resolutie: 0,1 ºC
• TEMP-alarmbereik:
  • Hoog: 35,5-43,5 ºC en gedeactiveerd in stappen van 0,1
  • Laag: 35,5-43,5 ºC en gedeactiveerd in stappen van 0,1

Stroomvereisten: AC-ingang: 100 tot 240 V, 50/60 Hz

Dimensies:

• Breedte: 300 mm.
• Lengte: 180 mm.
• Hoogte: 130 mm.
• Gewicht uitrusting: 2 kg. ongeveer.
• Gewicht totaal: 3,6 kg ca.

Milieubescherming:

• Temperatuur:
  • Van 0 tot 50 ºC (in bedrijf)
  • Van -40 tot 75 ºC (opslag)
• Vochtigheid:
  • Van 15 tot 95% (operatie)
  • Van 10 tot 95% (opslag)

Apparatuur classificatie:

• Beschermingstype (tegen elektrocutie): KLASSE I (interne voeding)
• Werkingsmodus: continu
• Beschermingsgraad (tegen binnendringen van vloeistoffen): IPX1, druipwaterdicht
• Mate van mobiliteit: draagbaar
• Beschermingsgraad (tegen elektrocutie): Type CF
• Veiligheidseisen: EN60601-1: 2002

Omvat:

• Monitor vitale functies van dierenartsen
• Verlengsnoer SpO2 + 2 oxymetriesensoren
• Kabel, ECG, 5-afleidingen + 5 klemmen
• NIBP-buis met:
  • NIBP-manchet, groot, 7-13 cm (paarden)
  • NIBP-manchet, medium, 6-11 cm (honden)
  • NIBP-manchet, klein, 4-8 cm (katten)
• Rectale temperatuursonde
• Interne batterij
• Stroomkabel
• Handleiding
