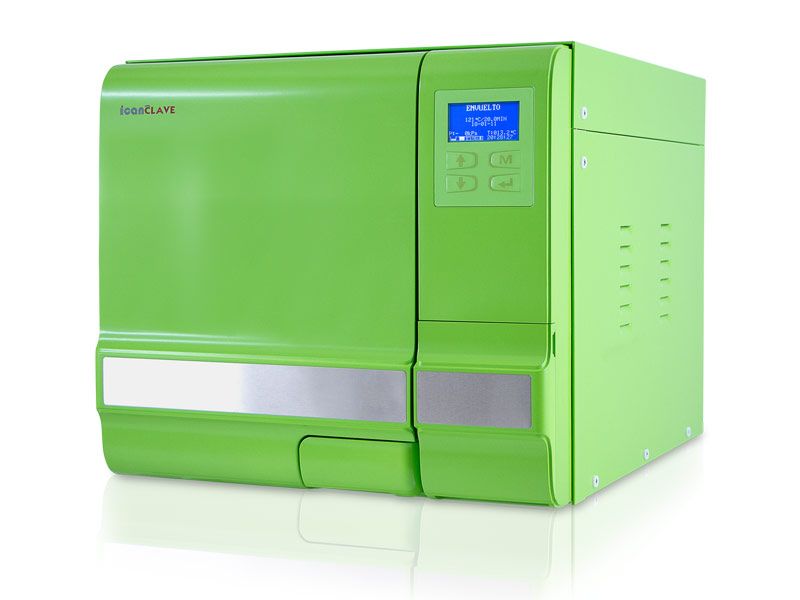

Autoclaaf 18 liter groen klasse B

Autoclaaf voor het steriliseren van een grote verscheidenheid aan ladingen. Inhoud 18 liter, klasse B, dubbele veiligheidssluiting en USB-poort. Afwerking in felgroene kleur.

Programma's:

• De minimale tijd die nodig is om de autoclaaf klaar te maken voor gebruik na het aansluiten op de stroomvoorziening is 5 minuten.
• De maximale temperatuur van de 134 ºC sterilisatiecyclus is 137 ºC
• De maximale temperatuur van de 121 ºC sterilisatiecyclus is 124 ºC

Kenmerken

• Volledig automatisch met voorgeprogrammeerde sterilisatiecycli.
• Kamer en deur gemaakt van roestvrij staal met elektrolytisch gepolijste afwerking.
• Zeer nauwkeurig controlesysteem voor perfecte sterilisatieresultaten.
• Gebruiksvriendelijke interface.
• LCD-display: het toont continu informatie over het verloop van de cycli.
• Open watertank. Deze functie maakt het gemakkelijker om het met water te vullen en schoon te maken. BELANGRIJK: Gebruik het water van het afvaldepot niet opnieuw.
• Optionele printer (niet inbegrepen. Referentie 922-PRINTER04 ).
• Talen: Spaans, Engels, Duits, Frans, Italiaans, Nederlands, Pools, Roemeens, Tsjechisch, Lets, Litouws, Hongaars en Chinees.

Veiligheidstoestellen:

• Zekering.
  Het beschermt de apparatuur tegen elke mogelijkheid van storing in het elektriciteitssysteem.
  Actie: Onderbreken van de energietoevoer.
• Zekeringen.
  Bescherming tegen mogelijke kortsluitingen en oververhitting in het primaire netwerk van de transformator.
  Actie: Tijdelijke onderbreking (totdat de temperatuur is gedaald) in de set klossen.
• Veiligheidsklep.
  Bescherming tegen een mogelijke toename van de druk in de kamer.
  Actie: Stoomafvoer totdat een normale niveaudruk is hersteld.
• Microschakelaar om de staat van de deur te regelen.
  Hij oefent controle uit in de doordragende instelling om een sterilisatiecyclus te kunnen starten.
  Actie: Het verzendt het signaal om te waarschuwen voor de verkeerde positie van de deur.
• Thermostaat voor de weerstanden in de stoomgenerator.
  Bescherming tegen mogelijke oververhitting van de weerstanden in de stoomgenerator.
  Actie: Het onderbreekt de stroomtoevoer naar de weerstanden in de stoomgenerator.
• Thermostaat voor de weerstanden in de kamer.
  Bescherming tegen mogelijke oververhitting van de weerstanden in de stoomgenerator.
  Actie: Het onderbreekt de stroomtoevoer naar de weerstanden in de kamer.
• Zelfnivellering van het hydraulisch systeem.
  Het hydraulische systeem zal zijn natuurlijke druk terugbrengen als de sterilisatiecyclus handmatig werd onderbroken.
  Maatregel: De interne druk wordt automatisch hersteld.
• Blokkering van de deur
  Effectieve bescherming om te voorkomen dat de deur per ongeluk opengaat.
  Actie: Het voorkomt dat de deur opengaat door een hydraulisch blokkerend systeem.

  Technische kenmerken:

• Nominale spanning: 220-240V; 50/60 Hz; 10 A
• Afmetingen van de kamer: 247 × 350 mm
• Stroomonderbreker: F16A / 400V
• Nominaal vermogen: 2200 VA
• Sterilisatietemperatuur: 121 ºC / 134 ºC
• Capaciteit van de gedestilleerd watertank: ca. 2,5 l.
• Operatie temperatuur: 5 ºC / 40 ºC
• Relatieve vochtigheid van de operatie: Max. 80%, niet condenserend
• Buitenmaat: 480 × 455 × 600 mm
• Nettogewicht: 47 kg
• Maximaal geluidsniveau: <70 dB
• Atmosferische werkdruk: 76/106 kPa

Componenten:

• Gedestilleerd watertank:
• LCD scherm.
• Controlepaneel.
• Hoofdschakelaar.
• Sleutel voor afvoer van gedestilleerd en gebruikt water.
• USB poort.
• Veiligheidsklep.
• Ventilatierooster.
• Blokkeersysteem.
• Stroomdraad.

Meegeleverde accessoires:

• Gereedschapsbakken (3).
• Bodem voor dienbladen.
• USB-geheugen.
• Handvat voor het uitnemen van de bakken.
• Afstelgereedschap voor de deur.
• Afvoerslangen (2).
• Pakking voor de deur.

Optionele en extra accessoires:

• 922-PRINTER04 Printer voor autoclaaf.

Autoclaafproces stap voor stap:

1- Open de deur, pak de gereedschappen en accessoires die zich in de sterilisatiekamer bevinden, verwijder de verpakking en maak ze schoon.

2- Sluit het netsnoer aan op een geschikte stroomvoorziening.

3 - Sluit de printer aan ( optioneel accessoire, wordt apart verkocht. Als u deze wilt aanschaffen, kijk dan op deze website voor referentie 922-PRINTER04 ).

4- Start: De hoofdschakelaar bevindt zich aan de voorkant onderaan het apparaat, aan de rechterkant.

• Eenmaal geactiveerd, licht het LCD-scherm op, waar de basisfuncties van de sterilisator worden weergegeven, evenals de positie van de deur, het waterniveau, het sterilisatieprogramma, de datum, het uur, enz.

5- Vul de tank met gedestilleerd water.

• Verwijder het bovendeksel van de tank en ga verder met het vullen. Als je een signaal hoort, betekent dit dat je het toegestane waterpeil in de tank hebt overschreden. Dus stop alsjeblieft onmiddellijk en tap af hoeveel water er nodig is om het signaal uit te schakelen.

6- Voorbereiding van het materiaal dat zal worden gesteriliseerd:

• Plaats de gereedschappen van verschillende materialen in verschillende bakken. Zorg ervoor dat u ze goed van elkaar scheidt voordat u ze steriliseert.
• Als de gereedschappen niet van roestvrij staal zijn gemaakt, plaats dan papier voor sterilisatie tussen de bak en de gereedschappen.
• Sta geen direct contact toe tussen instrumenten van verschillend materiaal.
• Controleer of al het gereedschap zich in de juiste positie bevindt.
• Plaats gereedschap zoals lenzen, recipiënten, kokers etc. omgekeerd op de tray, zodat het water er niet in blijft steken.
• Overlaad de trays niet boven de capaciteit.
• Plaats de trays niet over elkaar en plaats ze niet in direct contact met de wand van de sterilisatiekamer.
• Gebruik geen metalen clips of pinnen, aangezien dit de werking van de sterilisator in gevaar kan brengen.

7- Selecteer het sterilisatieprogramma.

8- Start de sterilisatiecyclus.

• Nadat u het sterilisatieprogramma heeft geselecteerd, plaatst u de gereedschappen in de kamer met behulp van de trays met het meegeleverde plastic handvat.
• Zodra het gereedschap zich in de kamer bevindt, sluit u de deur.
• Waarschuwing: zorg ervoor dat u de deur goed sluit. Als dit niet het geval is, geeft de sterilisator een alarm weer en kan hij het programma niet starten of stopt hij tijdens de cyclus.

9- Start het sterilisatieprogramma.

• Druk op de startknop. Daarna begint de sterilisator gedurende ongeveer 30-75 minuten te werken.

10- Sterilisatiecyclus voltooid.

• Zodra de steriliseercyclus is voltooid, zal de printer ( optioneel accessoire met referentie 922-PRINTER04 ) automatisch het volledige rapport van de cyclus afdrukken.
• Nadat de druk tot nul is gedaald, kunt u de deur openen en het gereedschap eruit halen. De sterilisator waarschuwt door middel van een geluidsalarm wanneer de sterilisatiecyclus is voltooid.
• Waarschuwing: gebruik altijd de meegeleverde plastic handgreep voor de ondersteuning van de trays wanneer u het gereedschap gaat verwijderen.

BELANGRIJK: Gebruik het water van het afvaldepot niet opnieuw.

Installatie:

• Rondom de sterilisator moet minimaal 10 cm vrije ruimte zijn, aan de bovenkant 25 cm en voldoende ruimte zodat de deur helemaal open kan.
• De plaats waar de sterilisator werkt, moet goed geventileerd zijn.
• De sterilisator moet op een tafel worden geplaatst die bestand is tegen het gewicht en op een geschikt niveau voor gebruik.
• Bedek of blokkeer de zijuitgangen en de roosteruitgang van de ventilatorluchtstroom van de condensor niet.
• Plaats de sterilisator niet in de buurt van waterbronnen om spatten te voorkomen.
• Houd het ver van andere warmtebronnen.

Voorbeeld van een afgedrukt rapport * :

* De printer is een optioneel accessoire en wordt apart verkocht onder de referentie 922-PRINTER04 .

================================
Programma: INPAKKEN
Temperatuur: 134C
Druk: 206,0 kPa
Droogtijd: 08 min
Sterilisatietijd: 4.0Min
--------------------------------
Tijd Druk Temperatuur
Start 12:28:17 089.0C
T1: 12:31:32 087.1C -075.0kPa
T2: 12:33:43 110.2C 052.0kPa
T3: 12:36:37 088.9C -080.0kPa
T4: 12:39:20 114.7C 053.7kPa
T5: 12:43:37 087.9C -080.0kPa
T6: 12:50:40 134,8C 206,0kPa
TS: 134,7C 209,5kPa
Max. Hoogte Temperatuur: 135,2C
Min. Temperatuur: 134.3C
Max. Hoogte Druk: 214,0kPa
Min. Druk: 204,9kPa
T7: 12:54:39 134.4C 211.4kPa
T8: 12:57:36 102.1C -060.0kPa
T9: 12:59:54 098.2C -060.0kPa
Einde 13:04:07 102.4C
--------------------------------
Cyclus nr .: 00017
Resultaat: succes
Datum: 07-06-2014
SN: E54723
Operator:
================================

Richtlijn:

• 93/42 / CEE Richtlijn medische hulpmiddelen.
• 97/23 / CEE Richtlijn drukapparatuur.
• EN 13060 Kleine stoomsterilisatoren
• EN 61326, EN 61000 Elektromagnetische compatibiliteit.
• EN 61010-1, UL 61010-1 Veiligheidseisen.
• EN 61010-2-040, IEC 61010-2-040 Specifieke eisen voor stoomsterilisatoren die worden gebruikt voor behandelingen van medische hulpmiddelen.

In het VK moet dit product jaarlijks worden geïnspecteerd en gecertificeerd. Quirumed biedt deze service niet aan en u zult uw eigen lokale technicus moeten vinden die dit kan doen.
