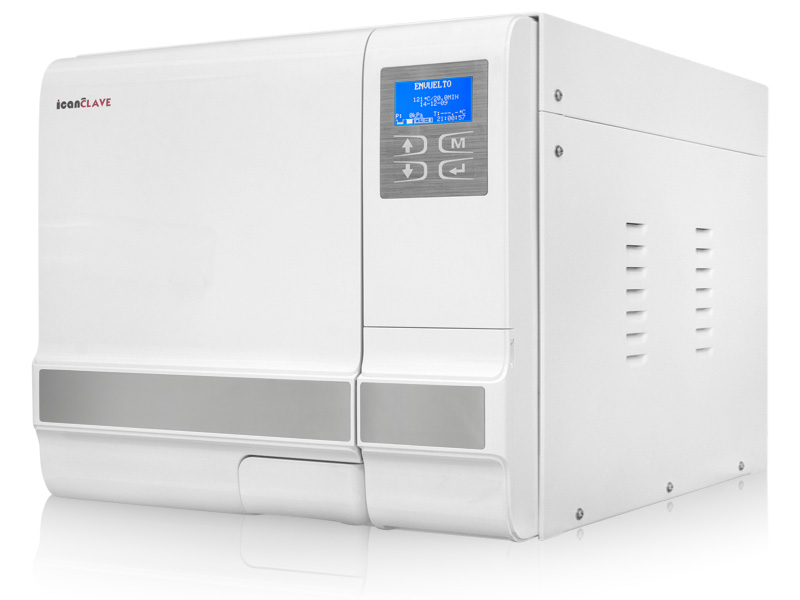

Autoclave classe B 8L con USB e doppia chiusura di sicurezza

Autoclave 8 litri classe B con USB e doppia chiusura di sicurezza

Programmi:

 Dispositivi di sicurezza:

• Il ciclo inizierà solo quando la porta sarà chiusa.
• Sistema automatizzato con doppio dispositivo di blocco idraulico, impedisce l'apertura della porta quando la camera è pressurizzata.
• Le valvole di sicurezza evitano l'aumento di pressione nel generatore e nella camera.
• La chiusura automatica evita l'apertura accidentale della porta durante il processo di sterilizzazione ed un interruttore termico protegge verso possibili cortocircuiti e surriscaldamenti nella rete primaria del trasformatore.
• Allarme di errore, indica un errore nel ciclo e ne indica il codice.
• Allarme porta, indica che la porta non è chiusa.
• Allarme livello acqua, indica se il depodito è vuoto o troppo pieno.

Caratteristiche tecniche:

• Voltaggio (V) Freq. (Hz) 220/240V, 50/60 Hz;10A
• Dimensione della camera: 17 x 32 cm
• Fusibili principali: F16A/400V
• Potenza nominale: 1500W
• Temperatura di sterilizzazione: 121 ºC / 134 ºC
• Capacità serbatoio acqua distillata: 2.5 litri approx.
• Temperatura ambientale funzionamento: 5 - 40 ºC
• Dimensioni esterne: 414 x 365 x 530 mm
• Peso netto dell'Autoclave: 34.5 Kg
• Livello potenza sonora :<70 dB
• Umidità relativa ambiente di funzionamento: 80% massimo
• Pressione atmosferica: 76kPa - 106kPa

Componenti:

• Deposito di acqua distillata
• Display LCD
• Pannello di controllo
• Switch principale
• Chiave per la lo scarico dell'acqua distillata ed usata
• Uscita USB
• Valvola di sicurezza
• Grata di ventilazione
• Sistema di blocco
• Cavo di alimentazione
• Etichetta

Accessori inclusi:

• Sterilizzatore
• USB
• 2 cestelli per strumenti
• Base cestello
• Manico per estrarre i cestelli
• Strumento per regolare la porta
• 2 tubi per lo scarico dell'acqua
• Manuale d'istruzioni
• Guarnizione per la porta

Accessori opzionali:

• Cod. 922-PRINTER04: Stampante

Normativa:

• 93/42/EEC Direttiva medico sanitaria.
• 97/23/EEC Direttiva de Apparecchi a pressione.
• EN 13060 Piccole sterillizzatrici a vapore.
• EN 61326, EN 61000 Compatibilità elettromagnetica.
• EN 61010-1, UL 61010-1 Requisiti di sicurezza.
• EN 61010-2-040, IEC 61010-2-040 Requisiti specifici per sterilizzatori di vapore usati per materiali medicali.

Autoclave: procedimento passo per passo

1- Aprire lo sportello, prendere gli strumenti e gli accessori che si trovano all'interno della camera di sterilizzazione, rimuovere l'involucro e procedere alla pulizia.

2 - Collegare il cavo dell'alimentazione ad una persa di corrente adeguata.

3 - Collegare la stampante (non inclusa)

4 - Accensione: l'interruttore principale è collocato nella parte frontale del dispositivo, in basso a destra. Una volta acceso lo schermo LCD si illuminerà; qui sono disposti le icone di base del funzionamento dello sterilizzatore, come ad esempio la posizione dello sportello, il livello d'acqua, il programma di sterilizzazione, la data, l'ora ecc...

5 - Riempire il serbatoio con l'acqua distillata.
Togliere il coperchio del serbatoio e riempirlo; se si attiva l'allarme, significa che si è superato il livello di acqua permessa nel serbatoio, fermarsi immediatamente e drenare l'acqua in eccesso finchè si disattiva l'allarme.

6 - Preparazione del materiale da sterilizzare:

• Collocare gli strumenti di materiale diverso in distinti cestelli, assicurarsi di separarli prima della sterilizzazione.
• Nel caso in cui gli strumenti non fossero di acciaio inox, inserisca della carta tra il cestello e gli strumenti.
• Evitare il contatto tra strumenti di materiale diverso .
• Controllare che tutti gli strumenti siano nella giusta posizione.
• Mettere nel cestello gli strumenti (quali lenti, recipienti, tubi ecc..) rovesciati per evitare ogni accumulo d'acqua al loro interno.
• Non sovraccaricare il cestello oltre il suo limite.
• Non sovrapporre i cestelli uno sull'altro. Non metterli a contatto diretto con la parete della camera di sterilizzazione.
• Non usare clip metallici né spilli, perché potrebbe danneggiare lo sterilizzatore.

7 - Scegliere il programma di sterilizzazione.

8 - Iniziare il ciclo di sterilizzazione.

• Dopo aver scelto il programma di sterilizzazione, inserire gli strumenti nella camera con il cestello, utilizzando la chiave di plastica fornita.
• Una volta che gli strumenti sono nella camera, chiudere lo sportello girando la maniglia. Attenzione: assicurasi di girare la maniglia dello sportello fino alla fine, altrimenti sullo schermo dello sterilizzatore si attiverà una spia e non si potrà iniziare la sterilizzazione, oppure questa verrà interrotta durante il ciclo.

9 - Iniziare il programma di sterilizzazione.

• Premere il pulsante d'inizio (start),in seguito lo sterilizzatore inizierà il suo ciclo all'incirca per 30-75 minuti.

10- Dopo il ciclo di sterilizzazione:

• Dopo aver terminato i ciclo di sterilizzazione la stampante emetterà il report completo del ciclo automaticamente.
• Quando la pressione sarà scesa fino a zero, si potrà aprire la porta e ritirare gli strumenti. Lo sterilizzatore emetterà un suono alla conclusione del ciclo di sterilizzazione.
• Attenzione: al ritirare gli strumenti utilizzare sempre la chiave di plastica fornita per prendere i cestelli.

IMPORTANTE: no riutilizzare l'acqua del deposito dei residui.

Istallazione:

• Lasciare minimo 10 cm di spazio libero intorno allo sterilizzatore, 25cm nella parte superiore e lo spazio sufficente per permettere l'apertura completa della porta.
• Il luogo dove viene usato lo sterilizzatore deve avere una ventilazione adeguata.
• Lo sterilizzatore deve essere situato su un tavolo resistente e ad un livello adeguato per la sua manipolazione.
• Non coprire né bloccare le uscite laterali, né le grate di uscita dell'aria del ventilatore del condensatore.
• Tenere lo sterilizzatore lontano da fonti d'acqua.
• Tenere lontano da fonti di calore.

Esempio di report stampato ( stampante non inclusa):

= = = = = = = = = = = = = = = = = = = = = = = = = = = =
Programma: Imbustato
Temperatura: 134 C
Pressione: 206.0 kPa
Tempo Asciugatura: 08 Min
Tempo Sterilizzazioner: 4.0 Min
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Ora Temp. Pressione
Start 12:28:17 089.0C
T1: 12:31:32 087.1C -075.0kPa
T2: 12:33:43 110.2C 052.0kPa
T3: 12:36:37 088.9C -080.0kPa
T4: 12:39:20 114.7C 053.7kPa
T5: 12:43:37 087.9C -080.0kPa
T6: 12:50:40 134.8C 206.0kPa
TS: 134.7C 209.5kPa
Max. Temperatura:135.2C
Min. Temperatura:134.3C
Max. Pressione:214.0kPa
Min. Pressione:204.9kPa
T7: 12:54:39 134.4C 211.4kPa
T8: 12:57:36 102.1C -060.0kPa
T9: 12:59:54 098.2C -060.0kPa
End 13:04:07 102.4C
--------------------------------
Ciclo No.: 00017
Risultato: Andato a buon fine
data: 2014-06-07
SN:E54723
Operatore:
