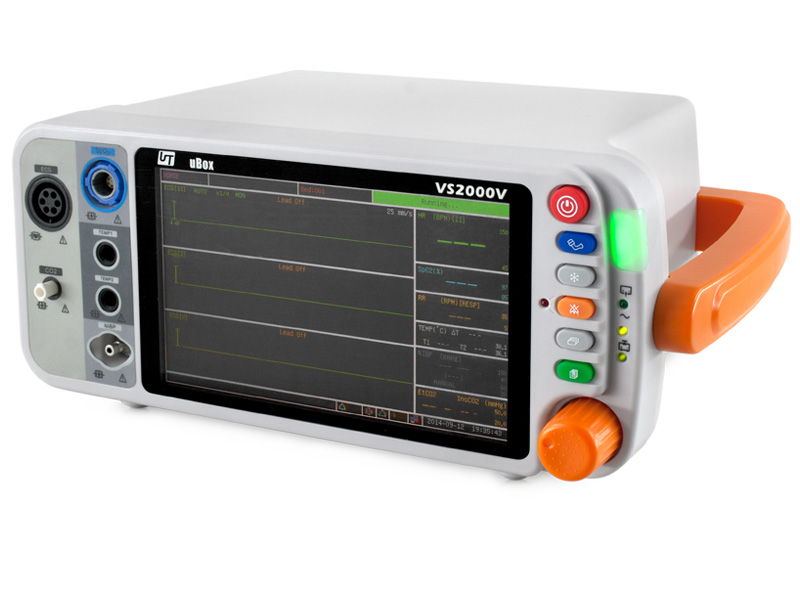

Eläin elintoimintojen valvontamonitori, capnografilla CO2

Eläinlääketieteellisten elintoimintojen seuranta ETCO2: lla

Elintoimintovahvistin on tarkoitettu käytettäväksi laboratorioiden erityismenettelyissä tai eläinlääkäriasemissa, joissa tarvitaan eläinlääketieteellisiä valvontajärjestelmiä.

Ominaisuudet:

Syke / syke: Se mittaa parametreilla EKG, oksimetria ja ei-invasiivinen verenpaine (NIBP).

EKG (EKG):

• Näyttö tarjoaa jatkuvan 5-kytkentäisen EKG: n prosessin, vakiojohdannaisen valinnalla ja suodattamalla elektrokauteripurkaukset.
• Voit näyttää enintään 3 aaltomuodon kanavaa samanaikaisesti.

Oksimetria: Oksimetrinen parametri tarjoaa jatkuvan ei-invasiivisen happisaturaation (% SpO2) valvonnan valtimo- ja pulssitaajuudessa (PR).

Ei-invasiivinen valtimopaine (NIBP):

• Ei-invasiivinen valtimopaineen parametri (NIBP) antaa arvot systoliseksi ja diastoliseksi verenpaineeksi ja keskimääräiseksi plus-sykkeeksi.
• NIBP-mittaukset voidaan tehdä automaattisesti, manuaalisesti tai STAT.

Respiraty Rate (RR): Monitori tarjoaa hengitystaajuuden ja Resp-aaltomuodon mittaamalla rintakehän impedanssin potilaan rinnassa olevien kahden EKG-elektrodin välillä.

Lämpötila (TEMP): Sisältää kaksi itsenäistä lämpötilan säätökanavaa (T1 ja T2).

CO2:

• Monitori määrittää CO2-pitoisuuden hengityskaasuissa mittaamalla näiden kaasujen absorboiman valon määrän.
• EtCO2 näytetään numeerisena arvona millimetreinä elohopeaa (mmHg), prosentteina (%) tai kilopascaleina (kPa).
• Lisäksi voidaan tarkastella CO2-aaltomuotoa (kapnografiaa), mikä on arvokas kliininen työkalu, jota voidaan käyttää potilaan hengitysteiden eheyden ja endotrakeaalisen putken oikean sijoittamisen arviointiin.
• Hengitystaajuus lasketaan mittaamalla havaittujen hengitysten välinen aikaväli.

Monitori:

• Näytössä on värillinen LCD-näyttö, jolla on korkea resoluutio ja korkea kontrasti.
• Se tarjoaa jatkuvan, reaaliaikaisen kuvan, jossa on jopa 4 aaltomuotoa.
• Se näyttää myös mitatut arvot, historialliset tiedot, mittaustrendit, hälytysrajat ja potilastiedot.

Sisäinen akku:

• Sisäinen ladattava akku on tarkoitettu ensisijaisesti varmuuskopiointiin ja vaihtamiseen.

• Akun odotettu käyttöikä on 2-5 vuotta sen käytöstä riippuen.

• Täyteen ladattu akku kestää 2–3,5 tuntia näytön käytöstä riippuen.

Voit valita potilastyypin:

• Hevonen
• Koira
• Kissa

Tekniset tiedot:

Näyttö:

• 7 tuuman korkea resoluutio, aktiivimatriisi-litteä näyttö (TFT: Thin Film Transistor).

• Tarkkuus: 800 x 480 pikseliä.

Indikaattorit:

• LED-toimintatila
• LED-vaihtovirta
• LED-akkulaturi
• LED-paristosyöttö
• LED-hälytyksen hiljaisuus

Hälytyksen voimakkuus: 45 - 85 dBA, 1 metrin etäisyydellä (säädettävä).

EKG:

• Sykealue : 20-350 lpm

• Syketarkkuus : 2 lpm tai ± 2% (kumpi on suurempi)

• QRS-tunnistusalue : 0,5 - 5 mV

• Sydämentahdistimen pulssin tunnistus: amplitudi: 2 mV - 700 mV
• Havaitsemispituus: 0,1 - 2,0
• Hälytyksen sykealueet:
  • Korkea: 20-350 lpm ja pois päältä
  • Matala: 20-350 lpm ja pois päältä
• Keskimääräinen syke: 8 sekuntia kiinteä keskiarvona
• Johtimen valinta: I, II, III, V, aVR, aVL tai aVF (5-johtoinen)
• Näyttöasetusten vahvistaminen: X 1/4, X1 / 2, X1, X2, X4
• Tuloalue: -5,0 mV - +5,0 mV
• Taajuusvaste: 0,05 Hz - 40 Hz
• Tuloimpedanssi: Differential> 5 Mohms, kuten ANSI / AAMI EC-13 vaatii ja testaa.
• Vuoto: <10 uA
• Potilaiden eristäminen: > 4000 VCA
• Aaltomuodon näyttö: 120 Hz; 6,25, 12,5, 25 tai 50 mm / s
• Taajuusnumeroiden päivitys: 1 Hz

SpO2:

• SpO2-alue: 0-100% toiminnallinen kylläisyys
• SpO2-tarkkuus:
  • 70-100% ± 2%
  • <70% määrittelemätön
• Pulssitaajuusalue: 20-350 lpm
• Pulssitaajuuden tarkkuus: ± 2 lpm tai ± 2% (kumpi on suurempi)
• SpO2-hälytysalue:
  • Korkea: 50 - -100% ja alennus
  • Matala: 50 - -100% ja pois
• Kalibrointi: Tehtaalla kalibroitu SpO2-alue 50% - 100% käyttäen ihmisen verinäytteitä toiminnalliseen kyllästykseen.

NIBP:

• Verenpaineen mittaus
• Mittausmenetelmä: Oskillometrinen vähentämällä deflaatiota
• Alue: Systolinen: 40 - 270 mmHg
• Veren keskiarvo: 30--220 mmHg
• Diastolinen: 20-200 mmHg
• Pulssi: 25-300 lpm
• NIBP-tarkkuus: Ihmisen algoritmiin perustuva algoritmi, joka täyttää tai ylittää ei-invasiivisen verenpaineen standardien ANSI / AAMI SP10: 1992 ja 2002 tarkkuusvaatimukset oskillometristä menetelmää käyttäen.
• Täyttöpaineen asetus .
• Mittausaika: 30-50 sekuntia (tyypillinen), enintään 120 sekuntia
• Esiasetettu täyttöpaine:
  • 200 mmHg - luokka
  • 150 mmHg - koira
  • 120 mmHg - hevonen
• Kalibrointi: Tehdaskalibroitu
• AUTO-aikaväli: 2, 3, 5, 10 tai 30 minuuttia tai 1, 2 tuntia 20-260 (1 mmHg: n välein) ja pois päältä
• Hälytysalue: 25--250 lpm, ± 2% tai ± 3 lpm (kumpi on suurempi)
• Pulssitaajuuden tarkkuus: 251-300 lpm, ± 5%

Hengitystaajuus (RESP):

• Alue: 0-120 hengitystä minuutissa (rpm)
• Tarkkuus: ± 1 rpm
• Resoluutio: 1 rpm
• RESP-hälytysalue:
  • Korkea: 0-120 rpm (1 rpm) ja pois päältä
  • Matala: 0-120 kierrosta minuutissa (1 kierrosta minuutissa) ja pois päältä

Lämpötila (TEMP):

• Kanava: Kaksi
• Alue: 25-45ºC
• Tarkkuus: ± 0,2 ºC plus lämpötila-anturin toleranssi
• Resoluutio: 0,1 ºC
• TEMP-hälytysalue:
  • Korkea: 35,5–43,5 ºC ja deaktivoitu 0,1 askelin
  • Matala: 35,5-43,5 ° C ja deaktivoituna 0,1 askelin

CO2:

• Näytteenottotila: Toissijainen
• Mittausparametrit: Hengitystaajuus, EtCO2 ja InsCO2.
• CO2-lämmitysaika: 10 sekuntia.
• Mittausalue:
  • CO2: 0 ~ 150 mmHg
  • Hengitystaajuus: 2 ~ 150 lyöntiä minuutissa
• Tarkkuus:
  • 0 ~ 40 mmHg ± 2 mmHg
  • 41 ~ 150 mmHg ± 10% lukema
• Resoluutio: 0,1 mmHg
• Virtausnopeus: 50 ml / min ± 10 ml / min

Tehovaatimukset: AC-tulo: 100--240 V, 50/60 Hz

Mitat:

• Leveys: 300 mm.
• Pituus: 180 mm.
• Korkeus: 130 mm.
• Painolaite: noin 2 kg
• Paino yhteensä: noin 3,6 kg

Ympäristönsuojelu:

• Lämpötila:
  • 0-50 ° C (käyttö)
  • -40 - 75 0C (varastointi)
• Kosteus:
  • 15-95% (käyttö)
  • 10-95% (varastointi)

Laiteluokitus:

• Suojaustyyppi (taas sähköiskut): LUOKKA I (sisäinen virtalähde)

• Toimintatila: Jatkuva

• Suojausaste (nesteen sisäänpääsyä vastaan): IPX1, tippumisenkestävä
• Liikkuvuusaste: Kannettava

• Suojausaste (sähköiskuja vastaan): Tyyppi CF

• Turvallisuusvaatimukset: EN60601-1: 2002

Sisältää:

• Eläinlääkärin elintoiminnot seuraavat

• Jatkojohto SpO2 + 2 oksimetrianturit

• Kaapeli, EKG, 5-johdin + 5 kiinnitintä
• NIBP-putki, jossa:
  • NIBP-mansetti, iso, 7-13 cm (hevoset)
  • NIBP-mansetti, keskikokoinen, 6-11 cm (koirat)
  • NIBP-mansetti, pieni, 4-8 cm (kissat)
• Peräsuolen lämpötila-anturi
• Tarvikkeet hiilidioksidille
• Sisäinen akku
• Sähköjohto
• Ohjekirja

Sertifikaatti:

• Direktiivi CE 93/42 lääketuotteista.
