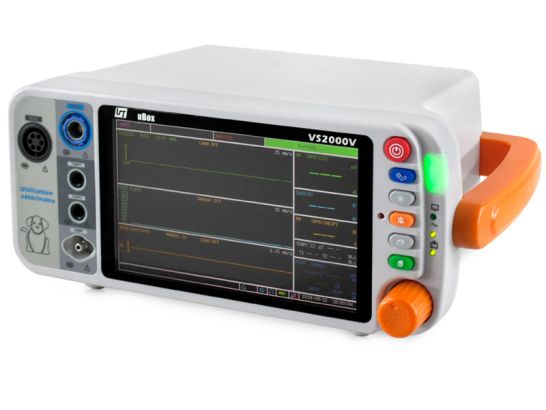

Veterinär Vitalzeichen Monitor

Veterinär-Vitalparameter-Monitor.

Dieser Vitalzeichenmonitor ist für spezielle Verfahren in Laboratorien oder für Tierkliniken vorgesehen, in denen Überwachungssysteme erforderlich sind.

Eigenschaften:

Herz- / Pulsfrequenz: Misst mit den Parametern EKG, Oximetrie und nichtinvasiver Blutdruck (NIBP).

Elektrokardiogramm (EKG):

• Der Monitor bietet den kontinuierlichen Prozess eines 5-Kanal-EKGs mit Standardauswahl der Ableitung und Filterung der Elektrokauterentladung.
• Sie können bis zu 3 Wellenformkanäle gleichzeitig anzeigen.

Oximetrie: Der Oximetrieparameter ermöglicht eine kontinuierliche nichtinvasive Überwachung der Sauerstoffsättigung (% SpO2) in der Arterien- und Pulsfrequenz (PR).

Nichtinvasiver arterieller Druck (NIBP):

• Der nichtinvasive arterielle Druckparameter (NIBP) liefert Werte wie systolischen Blutdruck, diastolischen und Durchschnitt plus Herzfrequenz.
• NIBP-Messungen können automatisch, manuell oder STAT durchgeführt werden.

Atemfrequenz (RR): Der Monitor liefert die Atemfrequenz und die Resp-Wellenform, indem er die Brustimpedanz zwischen zwei EKG-Elektroden auf der Brust des Patienten misst.

Temperatur (TEMP): Enthält zwei unabhängige Temperaturregelkanäle (T1 und T2).

Monitor:

• Der Monitor verfügt über einen Farb-LCD-Bildschirm mit hoher Auflösung und hohem Kontrast.
• Es liefert ein kontinuierliches Echtzeitbild mit bis zu 4 Wellenformen.
• Außerdem werden die gemessenen Werte, historischen Daten, Messtrends, Alarmgrenzen und Patienteninformationen angezeigt.

Interne Batterie:

• Der interne Akku ist hauptsächlich für Backup- und Switching-Zwecke vorgesehen.
• Die erwartete Lebensdauer der Batterie beträgt je nach Verwendung 2-5 Jahre.
• Ein voll aufgeladener Akku hält je nach Verwendung des Monitors 2 bis 3,5 Stunden.

Sie können den Patiententyp auswählen:

• Pferd
• Hund
• Katze

Technische Spezifikationen:

Anzeige:

• 7 Zoll hochauflösender Aktivmatrix-Flachbildschirm (TFT: Dünnschichttransistor).
• Auflösung: 800 x 480 Pixel.

Indikatoren:

• LED-Arbeitsstatus
• LED Wechselstrom
• LED Batterieladung
• LED Batterieversorgung
• LED-Alarmstille

Alarmlautstärke : 45dBA bis 85 dBA in 1 m Entfernung (einstellbar).

EKG:

• Herzfrequenzbereich: 20-350 l / min
• Genauigkeit der Herzfrequenz: 2 l / min ± 2% (je nachdem, welcher Wert größer ist)
• QRS-Erfassungsbereich: 0,5 a 5 mV
• Schrittmacherimpulserkennung: Amplitude: 2 mV a 700 mV
• Nachweislänge: 0,1 - 2,0
• Alarmherzfrequenzbereiche:
  • Hoch: 20-350 lpm und aus
  • Niedrig: 20-350 lpm und aus
• Durchschnittliche Herzfrequenz: 8 Sekunden als Durchschnitt festgelegt
• Lead-Auswahl: I, II, III, V, AVR, AVL oder AVF (5-Kanal)
• Verstärkungsanzeigeeinstellungen: X 1/4, X1 / 2, X1, X2, X4
• Eingangsbereich: -5,0 mV bis +5,0 mV
• Frequenzgang: 0,05 Hz bis 40 Hz
• Eingangsimpedanz: Differenz> 5 Mohm, wie von ANSI / AAMI EC-13 gefordert und geprüft.
• Leckage: <10 uA
• Isolierung von Patienten: > 4000 VCA
• Wellenformanzeige: 120 Hz; 6,25, 12,5, 25 oder 50 mm / s
• Aktualisierung der Frequenzziffern: 1 Hz

SpO2:

• SpO2-Bereich: 0-100% Funktionssättigung
• SpO2-Genauigkeit:
  • 70-100% ± 2%
  • <70% nicht spezifiziert
• Pulsfrequenzbereich : 20-350 lpm
• Pulsfrequenzgenauigkeit : ± 2 lpm oder ± 2% (je nachdem, welcher Wert größer ist)
• SpO2-Alarmbereich:
  • Hoch: 50 - -100% und aus
  • Niedrig: 50 - -100% und aus
• Kalibrierung: Werkseitig kalibrierter SpO2-Bereich von 50% bis 100% unter Verwendung menschlicher Blutproben bis zu einer funktionellen Sättigung.

NIBP:

• Blutdruckmessung
• Messmethode: Oszillometrisch mit reduzierter Deflation
• Bereich: Systolisch: 40 bis 270 mmHg
• Blutdurchschnitt: 30 bis 220 mmHg
• Diastolisch: 20 bis 200 mmHg
• Puls: 25 bis 300 l / min
• NIBP-Genauigkeit: Algorithmus basierend auf einem menschlichen Algorithmus, der die Genauigkeitsanforderungen der Standards ANSI / AAMI SP10: 1992 und 2002 für nicht-invasiven Blutdruck unter Verwendung der oszillometrischen Methode erfüllt oder übertrifft.
• Einstellung des Inflationsdrucks .
• Messzeit: 30 bis 50 Sekunden (typisch), maximal 120 Sekunden
• Inflationsdruck voreingestellt:
  • 200 mmHg - Kat.-Nr.
  • 150 mmHg - Hund
  • 120 mmHg - Pferd
• Kalibrierung: Werkseitig kalibriert
• AUTO-Zeitintervall: 2, 3, 5, 10 oder 30 Minuten oder 1, 2 Stunden 20-260 (in Schritten von 1 mmHg) und aus
• Alarmbereich : 25 - 250 l / min, ± 2% oder ± 3 l / min (je nachdem, welcher Wert größer ist)
• Pulsfrequenzgenauigkeit : 251-300 lpm, ± 5%

Atemfrequenz (RESP):

• Bereich: 0-120 Atemzüge pro Minute (U / min)
• Genauigkeit: ± 1 U / min
• Auflösung: 1 U / min
• RESP-Alarmbereich:
  • Hoch: 0-120 U / min (1 U / min Schritte) und aus
  • Niedrig: 0-120 U / min (1 U / min Schritte) und aus

Temperatur (TEMP):

• Kanal: Zwei
• Bereich: 25-45 ºC
• Genauigkeit: ± 0,2 ºC plus Toleranz des Temperatursensors
• Auflösung: 0,1 ºC
• TEMP-Alarmbereich:
  • Hoch: 35,5-43,5 ºC und in Schritten von 0,1 deaktiviert
  • Niedrig: 35,5-43,5 ºC und in Schritten von 0,1 deaktiviert

Leistungsanforderungen: Wechselstromeingang: 100 bis 240 V, 50/60 Hz

Maße:

• Breite: 300 mm.
• Länge: 180 mm.
• Höhe: 130 mm.
• Gewichtsausrüstung: 2 kg. ca.
• Gesamtgewicht: ca. 3,6 kg

Umweltschutz:

• Temperatur:
  • Von 0 bis 50 ºC (Betrieb)
  • Von -40 bis 75 ºC (Lagerung)
• Feuchtigkeit:
  • 15 bis 95% (Betrieb)
  • 10 bis 95% (Lagerung)

Geräteklassifizierung:

• Schutzart (gegen Stromschläge): KLASSE I (interne Stromversorgung)
• Betriebsart: Kontinuierlich
• Schutzart (gegen Eindringen von Flüssigkeit): IPX1, tropffrei
• Mobilitätsgrad: Tragbar
• Schutzart (gegen Stromschläge): Typ CF.
• Sicherheitsanforderungen: EN60601-1: 2002

Beinhaltet:

• Überwachung der Vitalfunktionen des Tierarztes
• Verlängerungskabel SpO2 + 2 Oximetriesensoren
• Kabel, EKG, 5-adrig + 5 Klemmen
• NIBP-Röhre mit:
  • NIBP-Manschette, groß, 7-13 cm (Pferde)
  • NIBP-Manschette, mittel, 6-11 cm (Hunde)
  • NIBP-Manschette, klein, 4-8 cm (Katzen)
• Rektaler Temperaturfühler
• Interne Batterie
• Stromkabel
• Benutzerhandbuch
